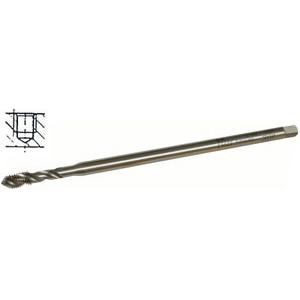

9190G

Orig. Völkel

MASCHI PER USO A MACCHINA

machine taps

GAMBO RINFORZATO
USO DESTRO
FILETTATURA METRICA ISO-Conforme DIN 13 (DIN 371) Metrico Grosso M-Tolleranza ISO2/6H.

HSS-E. Tipo con elica a circa 35°, per filettature profonde superiori a 1 1/2 il diametro. Imbocco corto. Per metalli fino a R 900 N/mm², acciai legati e non legati.
Fori ciechi profondi.
Tipo lungo ed extra-lungo.

	Cod. Art.	Cad.	Cod. Prod.	Tipo	Ø mm	Passo mm	Lungh. totale mm	Lungh. filetto mm	Ø gambo mm	Quadro gambo mm	Peso Art
(*)	9190G 3	€ 26,30	320	3	3	0,5	100	6	3,5	2,7	0,004
(*)	9190G 4	€ 26,30	320	4	4	0,7	100	7	4,5	3,4	0,006
(*)	9190G 4A	€ 27,30	320	4A	4	0,7	120	7	4,5	3,4	0,01
(*)	9190G 4B	€ 28,40	320	4B	4	0,7	150	7	4,5	3,4	0,018
(*)	9190G 5	€ 28,40	320	5	5	0,8	100	8	6	4,9	0,014
(*)	9190G 5A	€ 30,40	320	5A	5	0,8	120	8	6	4,9	0,022
(*)	9190G 5B	€ 32,20	320	5B	5	0,8	150	8	6	4,9	0,035
(*)	9190G 6	€ 28,40	320	6	6	1	100	10	6	4,9	0,022
(*)	9190G 6A	€ 30,40	320	6A	6	1	120	10	6	4,9	0,04
(*)	9190G 6B	€ 32,20	320	6B	6	1	150	10	6	4,9	0,05
(*)	9190G 8	€ 32,80	320	8	8	1,25	100	14	8	6,2	0,04
(*)	9190G 8A	€ 34,50	320	8A	8	1,25	120	14	8	6,2	0,06
(*)	9190G 8B	€ 38,70	320	8B	8	1,25	150	14	8	6,2	0,075
(*)	9190G 10	€ 35,50	320	10	10	1,5	100	16	10	8	0,06
(*)	9190G 10A	€ 39,50	320	10A	10	1,5	120	16	10	8	0,08
(*)	9190G 10B	€ 46,50	320	10B	10	1,5	150	16	10	8	0,1
(*)	9190G 12	€ 35,80	320	12	12	1,75	100	18	12	9	0,08
(*)	9190G 12A	€ 41,80	320	12A	12	1,75	120	18	12	9	0,12
(*)	9190G 12B	€ 50,30	320	12B	12	1,75	150	18	12	9	0,15

Tabelle tecniche (1)
- Völkel - Tabella degli impieghi - 2018/IT
Tabelle tecniche (1)
- Tabella tecnica Nr. 1 Durezza degli acciai
Tabelle tecniche (1)
- Tabella tecnica Nr. 44 Nomenclatura della filettatura
Tabelle tecniche (1)
- Tabella tecnica Nr. 45/a Prefori per maschi
