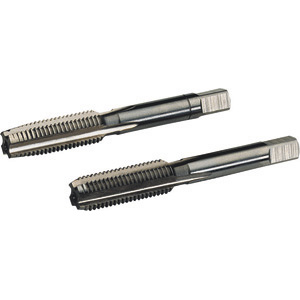

9130G

Orig. Völkel

MASCHI A MANO

hand taps

ASME-B 1.1 | DIN 2184-2

In acciaio SUPER-RAPIDO Classe HSSG.
Rettificati e spogliati dopo tempra.

USO DESTRO.
FILETTATURA AMERICANA UNF - Conforme ANSI B 1.1 (DIN 2181) -Tolleranza 2 B.
Serie 2 pezzi.

	Note	Cod. Art.	La serie	Cod. Prod.	Filett. UNF	Filetti per pollice Nr	Ø mm	Lungh. totale mm	Lungh. filetto mm	Ø gambo mm	Quadro gambo mm	Peso Art	QTAMIN
(*)		9130G NR1	€ 20,50	243	Nr. 1	72	1,85	32	9	2,8	2,1	0,002	0
(*)		9130G NR2	€ 19,80	243	Nr. 2	64	2,18	32	10	2,8	2,1	0,003	0
(*)		9130G NR3	€ 19,80	243	Nr. 3	56	2,52	32	10	2,8	2,1	0,003	0
(*)		9130G NR4	€ 16,80	243	Nr. 4	48	2,85	36	11	3,5	2,7	0,004	0
(*)		9130G NR5	€ 14,10	243	Nr. 5	44	3,18	36	11	3,5	2,7	0,004	0
(*)		9130G NR6	€ 14,10	243	Nr. 6	40	3,5	40	12	4,5	3,4	0,005	0
(*)		9130G NR8	€ 14,10	243	Nr. 8	36	4,17	40	12	4,5	3,4	0,006	0
(*)		9130G NR10	€ 14,10	243	Nr. 10	32	4,83	45	14	6	4,9	0,014	0
(*)		9130G NR12	€ 14,10	243	Nr. 12	28	5,49	50	14	6	4,9	0,015	0
(*)		9130G 1/4	€ 14,10	243	1/4	28	6,35	50	18	6	4,9	0,017	0
(*)		9130G 5/16	€ 15,50	243	5/16	24	7,94	56	22	6	4,9	0,021	0
(*)		9130G 3/8	€ 17,40	243	3/8	24	9,52	63	22	7	5,5	0,03	0
(*)		9130G 7/16	€ 22,10	243	7/16	20	11,11	63	22	8	6,2	0,043	0
(*)		9130G 1/2	€ 26,70	243	1/2	20	12,7	75	22	9	7	0,072	0
(*)		9130G 9/16	€ 34,70	243	9/16	18	14,29	80	28	11	9	0,113	0
(*)		9130G 5/8	€ 39,10	243	5/8	18	15,87	80	28	12	9	0,132	0
(*)		9130G 3/4	€ 52,30	243	3/4	16	19,05	95	32	14	11	0,221	0
(*)		9130G 7/8	€ 69,70	243	7/8	14	22,23	100	36	18	14,5	0,357	0
(*)		9130G 1	€ 80,20	243	1	12	25,4	110	40	18	14,5	0,434	0
